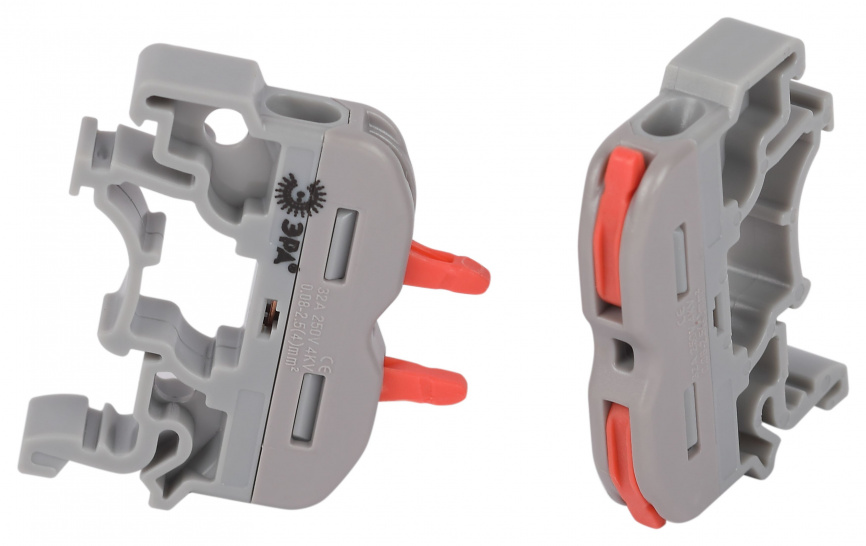

Универсальные проходные клеммы на DIN-рейку 222 серии с рычагами ЭРА предназначены для создания многократных соединений всех типов проводников (медных одножильных и многожильных, оконцованных втулочными наконечниками НШвИ) без использования специального инструмента.
Применяются для сращивания проводников с последующей установкой на DIN-рейку, а также для организации проходного соединения при подключении осветительного и другого электрооборудования.
Использование универсальных проходных клемм на DIN-рейку позволяет:
- создать надёжное и долговременное соединение проводов за счёт механизма пружинной клеммы, управляемой рычагами.
- получить возможность легко и быстро отсоединить провода, изменить схему, переключить питание на другую цепь или устройство.
- оперативно соединять или наращивать провода, сделанные из разных материалов и разного сечения.
Особенности конструкции:
- конструкция механизма с рычажками обеспечивает многоразовый монтаж и демонтаж всех типов медных проводников сечением до 4.0 мм2: одножильных, многожильных и тонкопроволочных.
- в конструкции корпуса предусмотрен держатель для установки на DIN-рейку.
- специально подобранное исходное положение рычага исключает случайное разъединение подключённого проводника.
- изделия обладают тестовыми отверстиями, которые дают возможность измерения электрических параметров цепи соединения.
- корпус выполнен из полиамида 6.6. Не поддерживает горение, не содержит галогенов по UL94V2.
- в состав контактной части входит лужёная латунь с высоким содержанием меди, что гарантирует хорошую электропроводность и низкий нагрев клеммы.
- прижимной механизм изготовлен из высококачественной легированной пружинной стали, обеспечивая надежный зажим проводника и стабильность характеристик при многократном использовании.
