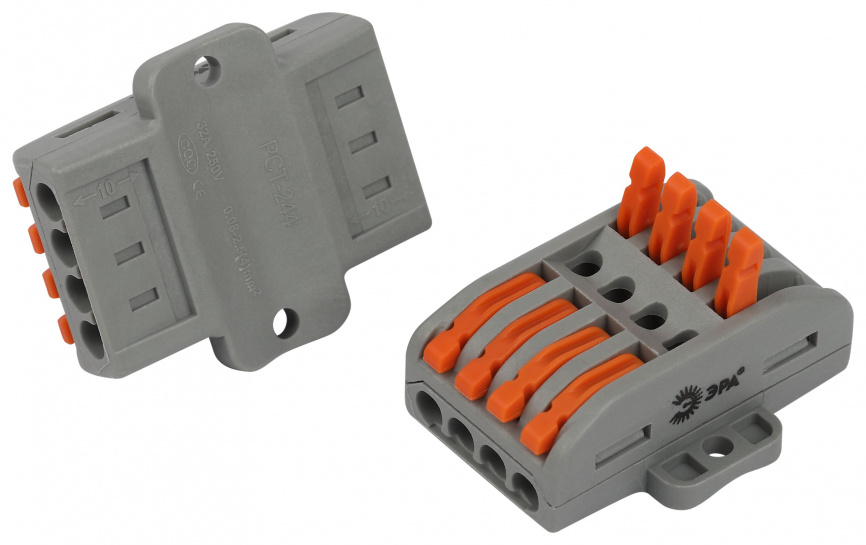

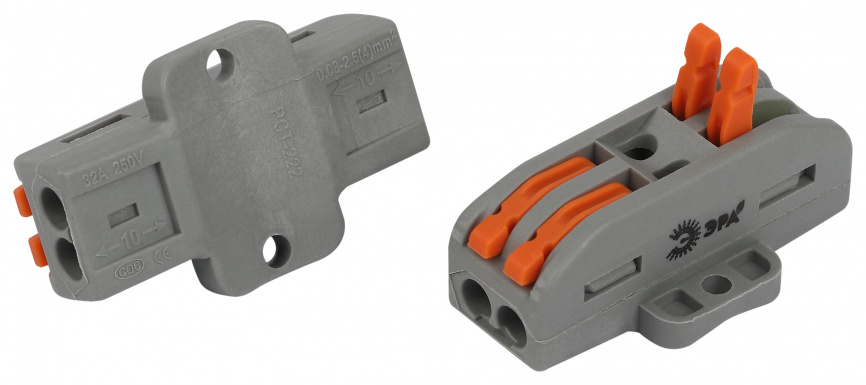

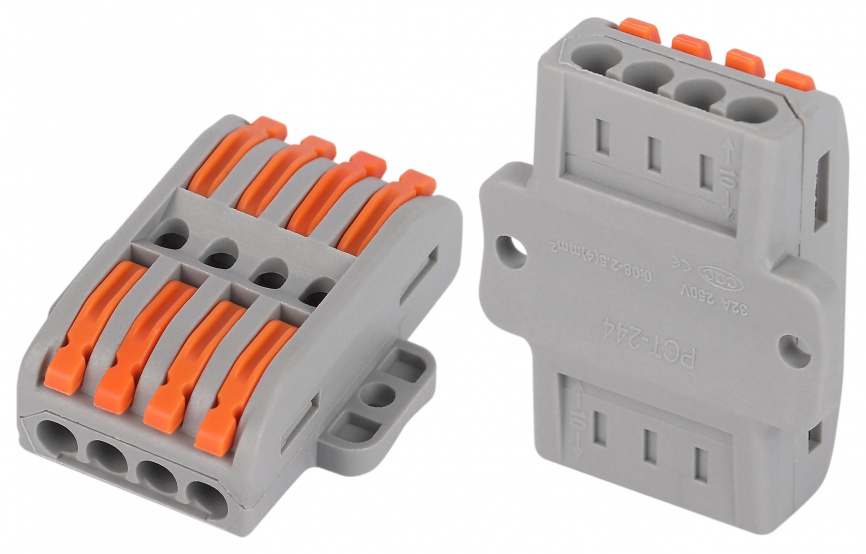

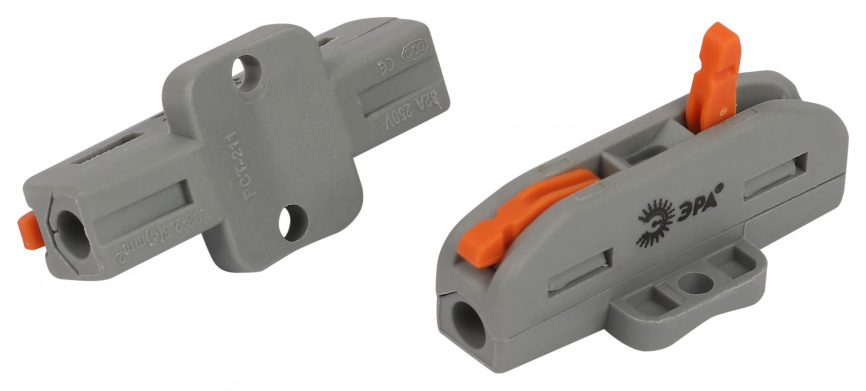

Универсальные проходные клеммы с монтажной площадкой 222 серии с рычагами ЭРА предназначены для создания многократных соединений всех типов проводников (медных одножильных и многожильных, оконцованных втулочными наконечниками НШвИ) без использования специального инструмента.
При подсоединении проводников с изолированными наконечниками НШвИ их макс. сечение должно быть на один размер меньше максимального сечения клеммы.
Применяются для сращивания проводников с последующей установкой на плоской поверхности, а также для организации проходного соединения при подключении осветительного и другого электрооборудования.
Использование универсальных проходных клемм с монтажной площадкой позволяет:
- создать долговременное соединение проводов.
- легко и быстро отсоединить провода, изменить схему, подключить доп. устройство.
- оперативно наращивать провода.
Особенности конструкции:
- конструкция механизма с рычажками обеспечивает многоразовый монтаж и демонтаж всех типов медных проводников сечением до 4.0 мм2: одножильных, многожильных и тонкопроволочных.
- в конструкции корпуса предусмотрены монтажные площадки с крепежными отверстиями для установки на плоскую поверхность, монтажную плату или в монтажную коробку.
- специально подобранное исходное положение рычага исключает случайное разъединение подключённого проводника.
- изделия обладают тестовыми отверстиями, которые дают возможность измерения электрических параметров цепи соединения.
- корпус выполнен из полиамида 6.6. Не поддерживает горение, не содержит галогенов по UL94V2.
- в состав контактной части входит лужёная латунь с высоким содержанием меди, что гарантирует хорошую электропроводность и низкий нагрев клеммы.
- прижимной механизм изготовлен из высококачественной легированной пружинной стали, обеспечивая надежный зажим проводника и стабильность характеристик при многократном использовании.
