Разъемы изолированные штыревые «штекер/розетка» применяются для создания на концах многопроволочных гибких медных проводников необходимого универсального быстроразъемного соединения, что позволяет выполнять оперативные или частые переключения.
Использование изолированных разъемов повышает качество контакта в месте соединения, а также сохраняет целостность самого проводника, что позволяет соединению оставаться стабильным на протяжении длительного времени.
Особенности конструкции:

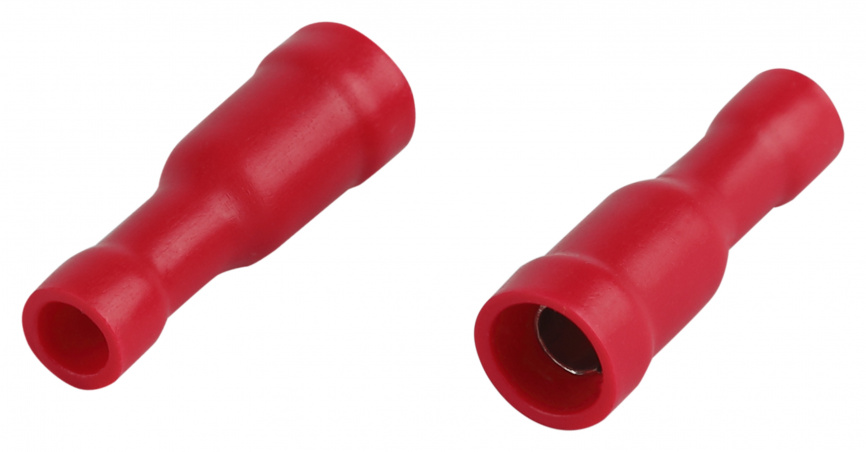

- Конструкция изолированных разъемов штекерного типа РшИп/РшИм выполнена в пулевидной форме, что не требует точного взаимного позиционирования при подключении. Одновременно соединение образует полностью изолированный контур и специальный замковый механизм и обеспечивает необходимую механическую прочность соединения.
- Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с проводником.
- Опрессовка проводника производится поверх изолирующей манжеты.
- Каждому сечению провода соответствует определенный цвет манжеты: 0.2-1.5 мм2 – красный, 1.0-2.5 мм2 – синий, 2.5-6.0 мм2 – желтый.
- Материал контактной части: латунь марки Л63, покрытая электролитическим лужением.
Материал манжеты: ПВХ с добавлением антипиренов, не поддерживающий горение
